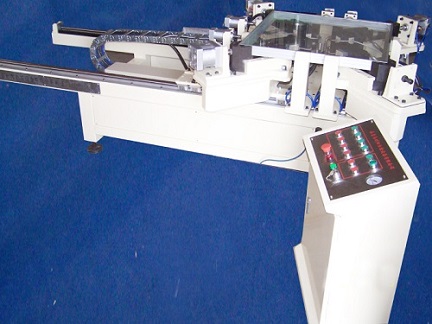

产品名称：ZK-3太阳能电池板组框机

产品型号：ZK-3

1.主要用途与适用范围

ZK-3型复合式组框机是角码铆接式铝合金矩形框组装的专用设备之一，由气缸、油缸、直线导轨及钢结构组装而成，可以实现组件层压完毕以后，组件的铝合金边框挤压定位，然后使用液压动力将铝合金边框固定，在一台设备上实现了组框、铝合金边框固定，从而简化了工人的作业强度，节约时间，提高产品质量。适用于多种型材端面。整机结构设计合理、刚性高、调整范围大，满足用户不同组框尺寸要求。

2.主要技术参数（适用于角码与铝边框间隙配合）

3. 设备特点

3．1 适用于铝合金边框－角部位使用角码铆接式连接

铝合金边框注胶→组件放置铝合金边框内→装框机→对组件的四个角同时组框→刀对角码进行同时铆接（液压动力），每个角形成四点凹痕。

3．2满足用户不同组框尺寸的要求

对组件的四个角同时组框时，最大组框外形尺寸：1500×750×（18～40）mm，最小组框外形尺寸：300×350×（18～40）mm，在此范围用户根据要求无极可调,而且调整非常方便。

4. 设备效率

ZK-3太阳能电池板组框机，采用2人操作，即1人上料，1人操作设备。半分钟內完成一个工作循环。
